Просмотр состояния и управление приборами учёта

При помощи данного режима можно просматривать функционально-техническое состояние приборов учёта, текущие и архивные показания и формировать команды управления клапаном (при наличии соответствующих прав доступа).

Видеообзор основных функций

Просмотр показаний

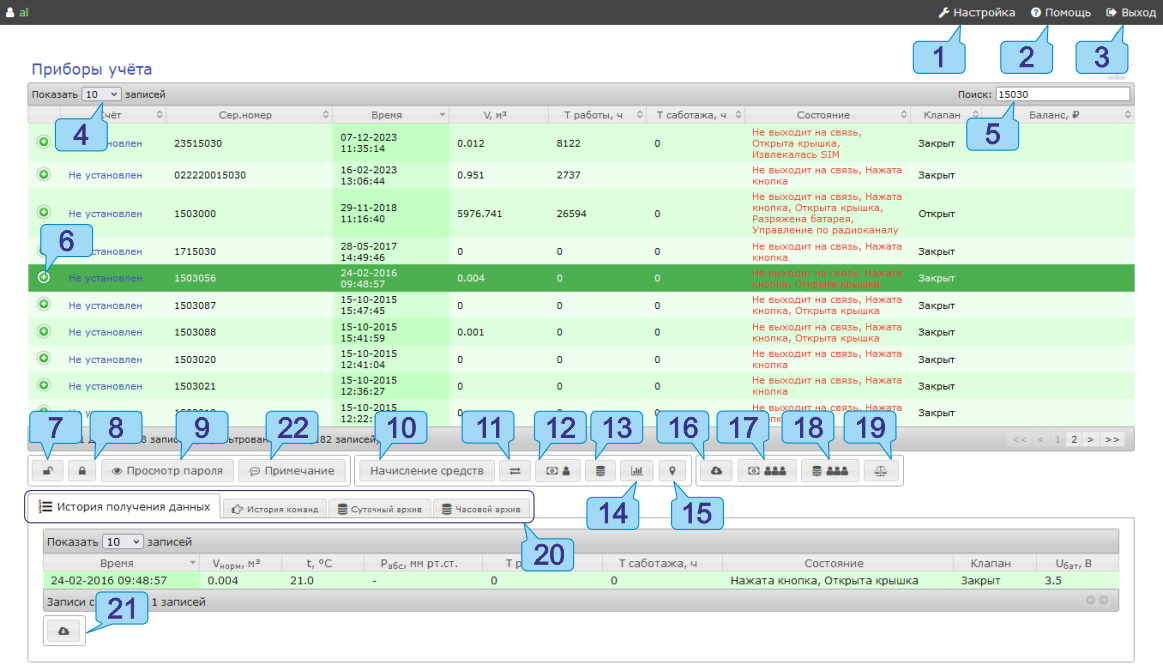

При корректном вводе учётных данных на экране будет показано основное окно программы:

основное окно программы

В верхней части экрана расположено меню (пункты обозначены цифрами), при помощи которого можно выполнить следующие действия:
[1] - Переход в раздел настройки системы (административный раздел)
[2] - Вызов системы помощи
[3] - Завершение работы с системой

В центральной части экрана расположена основная таблица в которой отображаются показания счётчиков газа. Перечень отображаемых счётчиков газа зависит от уровня доступа оператора системы. Таблица содержит следующие столбцы:

Количество строк отображаемых в таблице можно изменить при помощи выпадающего списка [4]. Содержимое таблицы может быть отфильтровано по серийному номеру счётчика и номеру абонентского договора. Для фильтрации предусмотрено поле [5].

Каждому счётчику газа соответствует отдельная строка таблицы. Строка может быть выбрана при помощи указателя мыши. В левой части каждой строки имеется кнопка [6], при помощи которой можно раскрыть панель дополнительной информации о счётчике газа. При выборе счётчика под основной таблицей появляется дополнительная панель с тремя вкладками [20] "История получения данных", "История команд" и "Архив" на которых отображаются данные выбранного счётчика.

Под основной таблицей расположена панель управления, на которой расположены кнопки (на рисунке обозначены числами) предназначенные для выполнения следующих операций:
[7] - открыть отсечной клапан выбранного счётчика газа
[8] - закрыть отсечной клапан выбранного счётчика газа
[9] - просмотр текущего значения пароля доступа к выбранному счётчику через радиоканал ближнего радиуса действия
[10] - начисление средств или корректировка состояния счёта выбранного абонента
[11] - просмотр истории начислений и списаний средств для выбранного абонента
[12] / [17] - формирование квитанции для выбранного (или всех доступных) абонентов
[13] / [18] - формирование посуточного отчёта для выбранного (или всех доступных) абонентов
[14] - построение графика расхода газа для выбранного счётчика
[15] - показ выбранного счётчика газа на карте
[16] - загрузка списка абонентов и счётчиков с показаниями в формате CSV
[19] - просмотр и загрузка балансного отчёта для группы счётчиков

Просмотр дополнительной информации

При нажатии кнопки [6] в строке счётчика основной таблицы будет показана панель дополнительной информации:

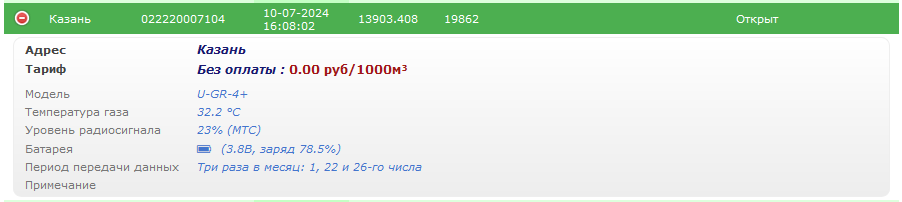

панель дополнительной информации

На панели отображены адрес и ФИО абонента, действующий тариф оплаты газа, наименование модели счётчика газа, измеренное значение температуры газа, уровень сигнала GSM при последнем сеансе связи, наименование оператора сотовой связи, напряжение и остаточный заряд батареи, назначенный период передачи данных счётчиком газа.

Управление отсечным клапаном

Система обеспечивает возможность дистанционного управления встроенным в счётчики отсечным клапаном газа. Управление производится путем подачи команд на закрывание или открывание клапана. Команды управления клапаном доступны только для операторов, обладающих соответствующим уровнем доступа.

Для отправки команды управления клапаном необходимо выбрать нужный счётчик в основной таблице и нажать кнопку [7] (открыть клапан) или [8] (закрыть клапан). Для подтверждения выполнения операции будет показано сообщение:

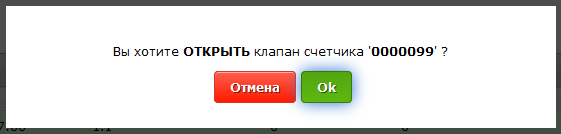

подтверждение выполнения операции

Поданная оператором команда управления клапаном будет передана на счётчик газа в ходе очередного сеанса связи.

alert Команда закрывания отсечного клапана будет выполнена сразу после ее получения счётчиком газа!

Для обеспечения мер безопасности, команда открывания отсечного клапана не выполняется счётчиком газа непосредственно после ее получения. Получив команду на открывание клапана, счётчик запоминает ее и откладывает ее выполнение до нажатия кнопки на корпусе счётчика. Таким образом исключается ситуация подачи газа при отсутствии эксплуатационного персонала либо абонента на объекте. Для счётчиков, которые получили команду на открытие клапана, но еще ее не выполнили, состояние клапана в колонке "Клапан" основной таблицы отображается как "Закрыт(разрешен)".

Дополнительные меры безопасности
Некоторые модели счётчиков газа обеспечивают выполнение дополнительных мер безопасности при открывании отсечного клапана. В течении одной минуты после отрывания клапана, счётчик газа измеряет значение расхода газа. При значении расхода большем 0, счётчик принимает решение об утечке газа и закрывает клапан. При этом на сервер системы производится передача соответствующего аварийного сообщения.

alert Для отмены ошибочно поданной команды управления клапаном, необходимо до выполнения сеанса связи подать обратную команду.

История получения данных

Для просмотра истории данных необходимо выбрать необходимый счётчик в основной таблице. При выборе счётчика, под основной таблицей отображаются дополнительная панель с историей данных выбранного прибора. На вкладке "История получения данных" отображается таблица со списком сеансов связи, которые были выполнены с выбранным счётчиком.

Таблица содержит следующие столбцы:

Под таблицей размещена кнопка [21] при помощи которой ее содержимое может быть загружено в файле в формате CSV.

История команд

Для просмотра истории команд управления необходимо выбрать необходимый счётчик в основной таблице, после чего необходимо выбрать вкладку "История команд". На вкладке "История команд" отображается таблица со списком команд управления клапаном выбранного счётчика.

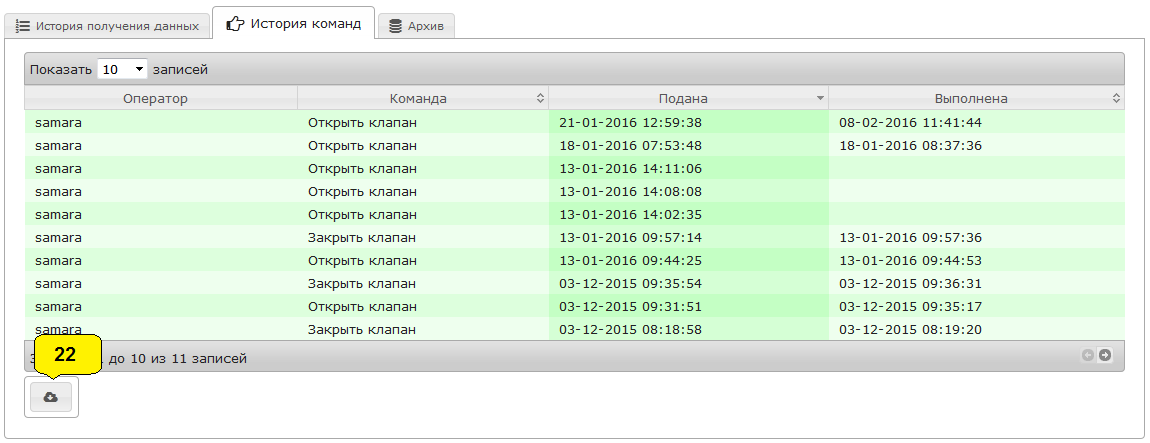

список команд управления

Таблица содержит следующие столбцы:

Содержимое таблицы может быть отсортировано по столбцам "Команда", "Подана" и "Выполнена". Под таблицей размещена кнопка [22] при помощи которой ее содержимое может быть загружено в виде файла в формате CSV.

Архив

Для просмотра архивных данных необходимо выбрать необходимый счётчик в основной таблице, после чего выбрать вкладку "Архив". Архивные данные поддерживаются не всеми счётчиками газа.

Архив:
набор записей данных, каждая из которых представляет собой суточный срез показаний счётчика газа на определенный (отчётный) час.

На вкладке "Архив" отображается таблица с перечнем архивных записей выбранного счётчика газа.

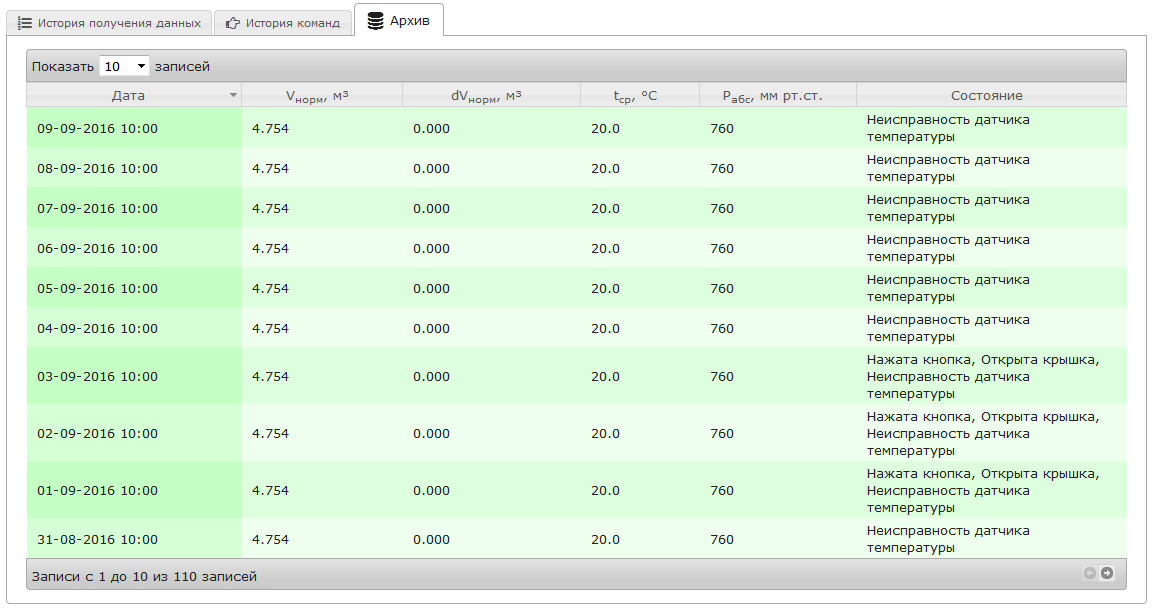

перечень архивных записей

Таблица содержит следующие столбцы:

Загрузка файла с архивом может быть выполнена при помощи кнопок [14] (для одного счётчика) или [18].

Операции с абонентским счётом

Система содержит ряд простых функций тарификации услуги поставки газа, выставления счётов абонентам и обработки платежей. Текущее состояние счёта отображается в колонке "Баланс" основной таблицы.

Начисление средств или корректировка счёта

Для начисления средств или корректировки состояния счёта абонента необходимо выбрать абонента в основной таблице и нажать кнопку [10].

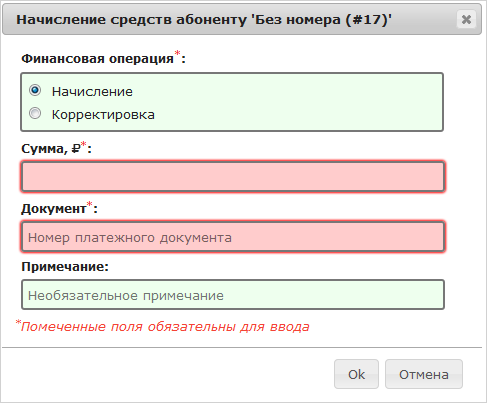

начисление средств

В появившемся окне необходимо выбрать тип финансовой операции: "Начисление" или "Корректировка". Отличие заключается в том, что при операции корректировки допустим ввод как положительных так и отрицательных сумм. Затем необходимо ввести сумму начисляемых средств (или значение корректировки счёта), заполнить поле номера платежного документа и поле необязательного примечания.

По окончании ввода данных необходимо нажать кнопку [Ok].

Просмотр истории начислений и списаний средств

Для просмотра истории начислений и списаний средств абонента необходимо выбрать абонента в основной таблице и нажать кнопку [11].

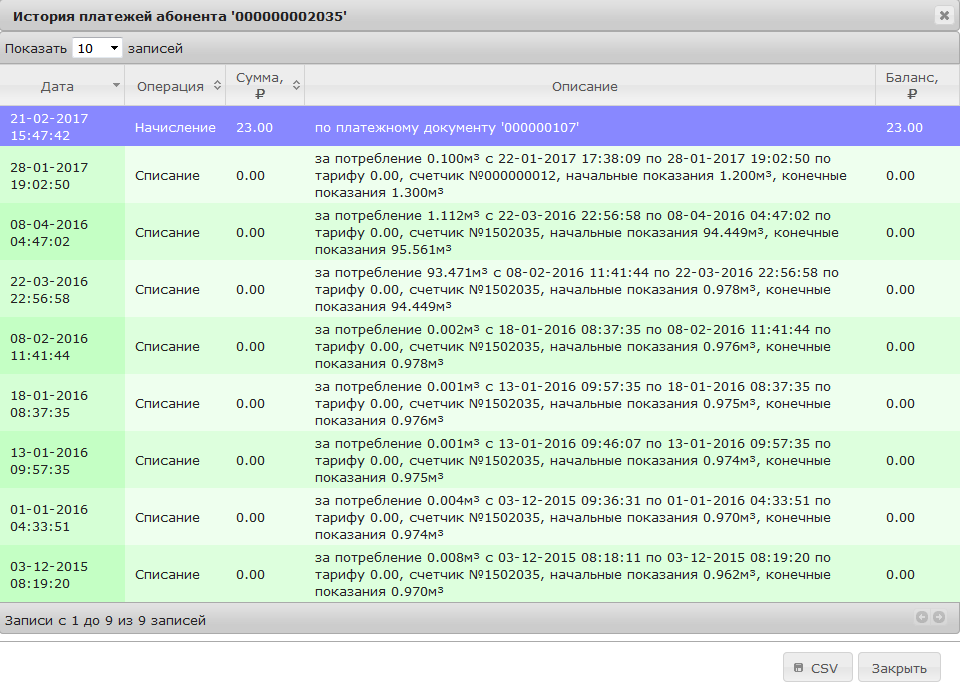

история начислений и списаний

В окне истории отображается таблица, в которой показана история начислений и списаний средств с абонентского счёта.

Таблица содержит следующие столбцы:

Файл с историей начислений и списаний может быть загружена путем нажатия кнопки [CSV].

Посуточный отчёт потребления газа

Посуточный отчёт о потреблении газа представляет собой документ, который содержит показания одного или нескольких счётчиков газа за указанный период. Отчёт может быть сформирован для одного прибора учёта, для выбранной группы или для всех счётчиков газа доступных для текущего оператора системы.

Для формирования отчёта для одного счётчика необходимо выбрать нужный прибор в основной таблице и нажать кнопку [13]. Для построения отчёта для выбранной группы или всех приборов необходимо нажать кнопку [18].

Создание и настройка групп счётчиков производится в разделе администрирование системы.

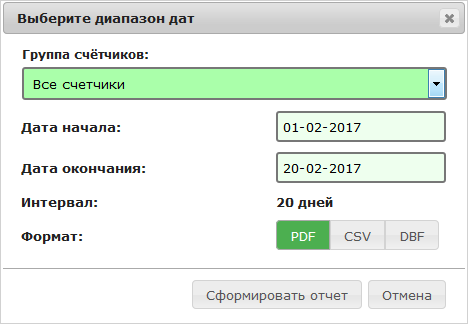

отчёт потребления газа

При построении отчёта для отдельной группы или всех счётчиков необходимо выбрать в поле "Группа счётчиков" необходимую группу или пункт "Все счётчики". При построении отчёта для одного счётчика газа поле "Группа счётчиков" отсутствует.

Система позволяет формировать отчёт в трех форматах: "PDF", "CSV" и "DBF". В зависимости от выбранного формата отчёта, назначение полей "Дата начала" и "Дата окончания" и алгоритм построения отчёта отличаются:

PDF и CSV
Построение посуточного отчёт о потреблении газа на основании архивных данных приборов учёта за период от даты указанной в поле "Дата начала" до даты указанной в поле "Дата окончания". Величина периода не должна превышать 31 день. Формат файла отчёта соответственно PDF или CSV.
DBF
Построение электронного документа в формате "dBase III", в котором для каждого счётчика газа присутствует только одна запись данных, наиболее поздняя, полученная системой в диапазоне дат от указанных в полях "Дата начала" и "Дата окончания". счётчик, у которого записи данных в указанном интервале отсутствуют из отчёта исключается. Отчёт строится на основании текущих показаний приборов учёта.

После заполнения полей формы и выбора формата отчёта, для загрузки данных необходимо нажать кнопку "Сформировать отчёт".

Балансный отчёт

Балансный отчёт используется в следующих случаях:

При расчёте расхождения баланса потребления газа могут быть использованы показания функционирующего в составе системы группового (балансного) счётчика газа или значение суммарного потребления может быть введено вручную. Создание и настройка групп счётчиков производится в разделе администрирование системы.

Для построения балансного отчёта необходимо нажать кнопку [19].

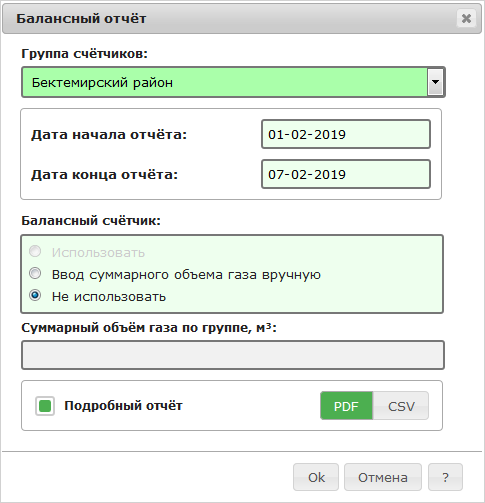

Балансный отчёт

В окне построения балансного отчёта необходимо заполнить следующие поля:

Группа счётчиков
Выбор группы счётчиков, которые будут использованы для отчёта
Дата начала отчёта и Дата конца отчёта
Диапазон дат, в котором будет построен отчёт
Балансный счётчик
Выбор группового (балансного) счётчика газа, показания которого будут использованы для расчёта расхождения баланса потребления газа. При выборе пункта "Использовать" для расчёта будут использованы показания прибора, указанного при создании группы счётчиков в разделе администрирования системы. При выборе пункта "Ввод суммарного объема газа вручную" для расчёта будет использовано значение объема, которое необходимо ввести в поле "Суммарный объем газа по группе, м3". При выборе пункта "Не использовать" отчёт будет содержать суммарное потребление газа измеренное группой счётчиков без расчёта расхождения баланса.
Суммарный объем газа по группе, м3
Поле должно быть заполнено при выборе типа балансного счётчика "Ввод суммарного объема газа вручную"
Подробный отчёт
Построение подробного отчёта, в котором будут отдельно приведены показания каждого прибора учёта группы, если данный параметр не установлен, то в отчёте будет присутствовать только суммарные показания счётчиков группы

Файл отчёта можно загрузить в формате "PDF" или "CSV". Для выбора формата файла необходимо установить соответствующий переключатель.

Для загрузки данных, после заполнения полей формы, необходимо нажать кнопку "Ok".

Определение координат счётчика

Некоторые модели счётчиков газа поддерживают функцию автоматического определения места нахождения при выполнении сеанса связи. Определение координат счётчика газа производится на основании координат базовой станции оператора сотовой связи используемой для передачи данных и является не точным!!! В большинстве случаев эта функция позволяет определить местонахождение счётчика с точность до района или улицы населенного пункта. В некоторых случаях функция определения координат может выполняться с ошибкой до 10 км.

Для определения координат счётчика необходимо выбрать его в основной таблице и нажать на кнопку [15]. Если счётчик поддерживает определение координат, то на экране будет отображено окно с картой, на которой показана метка в точке примерного расположения прибора учёта при выполнении последнего сеанса связи:

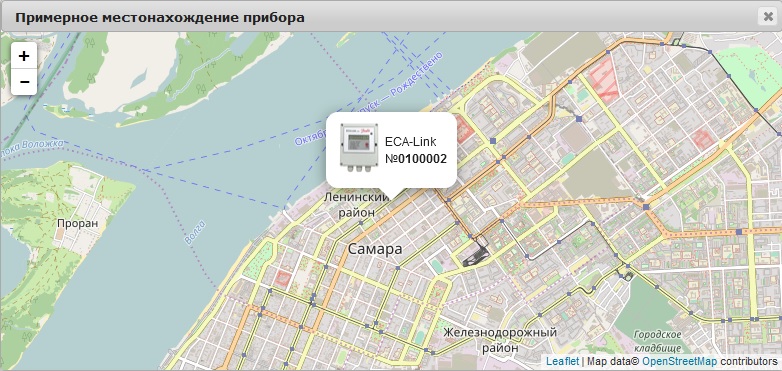

окно с картой

Если счётчик не поддерживает определение своих координат, то на экране будет показано соответствующее сообщение. Для показа карты используются данные открытого проекта OpenStreetMap.

Построение графиков потребления газа

Для построения графика потребления газа необходимо выбрать нужный счётчик в основной таблице и нажать на кнопку [14].

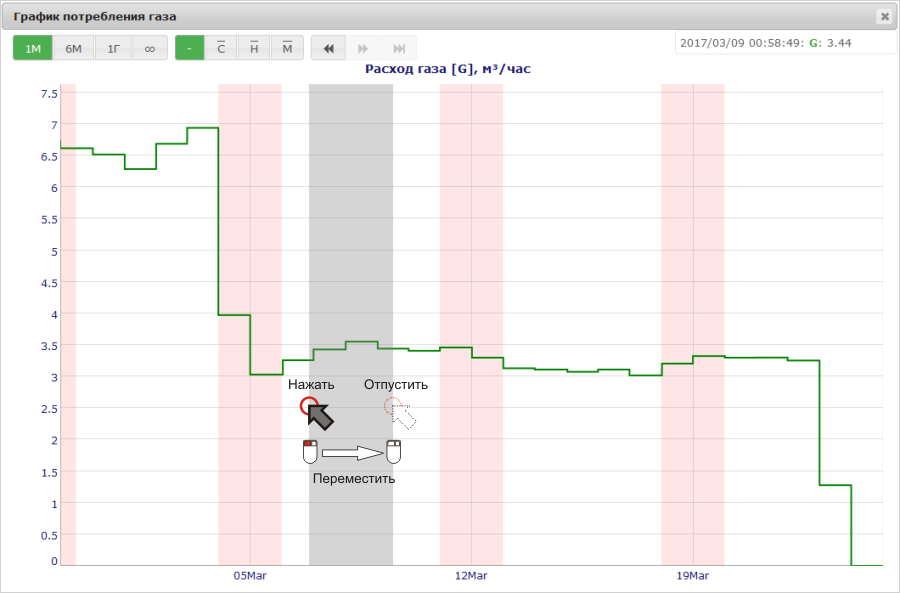

график потребления газа

В центральный части окна показан график потребления газа измеренный выбранным счётчиком. По оси абцисс расположена шкала даты и времени, по оси ординат - шкала значений расхода газа (м3/час) или потребления газа (м3) за выбранный интервал времени. Субботы и воскресенья обозначены заливкой розового цвета. В верхней правой части графика расположена область, в которой показаны значения времени и параметра точки графика, наиболее близкой к указателю мыши.

Отдельный фрагмент графика можно увеличить для его более подробного рассмотрения. Для этого необходимо установить мышь в начало фрагмента, нажать левую кнопку мыши, не отпуская кнопку переместить указатель мыши в конец фрагмента, где и отпустить кнопку. В процессе выделения фрагмент графика отмечается серым цветом. Выделять можно как горизонтальные, так и вертикальные фрагменты. Для возврата к просмотру всего графика необходимо выполнить двойное нажатие левой кнопки мыши в произвольной точке графика.

В верхней части окна расположена панель с кнопками управления графиком. В левой части панели находятся кнопки выбора интервала времени построения графика:

При помощи расположенных в правой части панели кнопок [<<] и [>>] можно перейти к просмотру данных предыдущего или последующего выбранного интервала времени. Кнопка [>>|] возвращает график к последнему (самые свежие данные) интервалу времени.

В центральной части панели размещены кнопки управления режимом отображения графика:

Для построения графиков потребления газа по суткам, неделям и месяцам используются как текущие так и архивные данные выбранного счётчика.
